概述

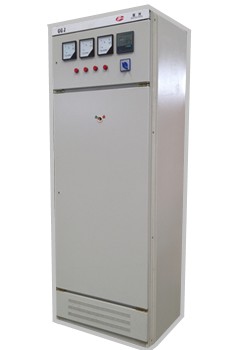

GGJ型低壓電容補償柜適合于各工礦企業及住宅的低壓配電系統中，用于額定電壓380V、額定頻率50Hz交流電力系統對無功功率進行補償。
產品特點
◆ 提高變壓器負載率和電氣設備的使用效率；
◆ 降低用戶無功損耗，改善電網質量，降低線路損耗；
◆ 采用干式自愈電容器，體積小，重量輕，容量大；
◆ 根據功率因數自動分極投入和切除，無操作部件，使用安全，維護方便；
◆ 內置放電電阻，裝置脫離電網后，可以在3分鐘內將殘留電壓降至50V以下；
◆ 有功率因數COS φ為1.00的穩定工作區和超前切除門限設定，使控制的穩定區擴大，節能效果更好；
◆ 可操作面板功能鍵，使數字屏顯示當前電網的功率因數、電壓、電流值；
◆ 可操作面板功能鍵，設定或修改功率因數的投入門限、切除門限、延時時間、過電壓保護值、欠電流保護值，實現人機交流，參數設定后具有記憶功能；
◆ 對電網的過補償，欠補償，過電壓、欠電流等情況，都能自動顯示并作出相應的處理。
主要技術參數
序號 |
項 目 |
單位 |
數值 |
1 |
額定絕緣電壓Ui |
V |
690、1000 |
2 |
額定工作電壓Ue |
V |
400、690 |
3 |
補償容量 |
Kvar |
60～405 |
4 |
額定頻率 |
Hz |
50Hz |
5 |
防護等級 |
/ |
IP30～IP42 |
