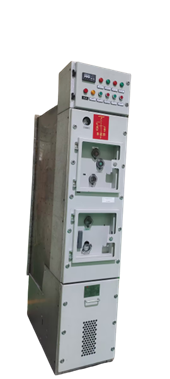

XGN86-40.5海上風電用金屬封閉開關設備
概述
該產品是以低壓力SF6氣體作為絕緣和開斷介質的戶內交流配電開關設備。主要用于35kV二次配電系統，用作電能的接收、控制、分配和保護。柜體采用小型化設計，滿足風電場風機桿塔門的進出要求，可用于風機桿塔內，同時柜內元器件及柜體鈑金通過特殊工藝處理，滿足C4-H級防腐要求，可滿足海上風電項目使用。
產品特點
u 負荷開關采用壓氣式滅弧原理，具有分閘、合閘二個工位，配有接地開關以實現線路側的接地功能；
u 組合電器除配負荷開關外，還配有限流熔斷器，在熔斷器的兩端均配有接地開關，當更換熔斷器時，對其兩端同時提供可靠接地；
u 斷路器方案采用真空滅弧，三相前后布置，通過線路側隔離開關，實現線路側的接地功能；
u 本產品擁有斷路器、負荷開關、組合電器共三種方案，可以根據一次主接線將斷路器柜、負荷開關柜、組合電器柜并柜組合使用，構成環網供電回路，也可斷路器柜、負荷開關柜、組合電器柜單獨使用；
u 本產品滿足C4-H級防腐要求；
u 產品外形尺寸（寬×深×高）(mm）：450×950×1910。
主要技術參數
序號 |
項 目 |
單位 |
參 數 |
負荷開關 |
組合電器 |
斷路器 |
1 |
額定電壓 |
kV |
40.5 |
2 |
額定頻率 |
Hz |
50 |
3 |
額定電流 |
A |
630 |
40 |
630 |
4 |
1min工頻耐壓 |
對地、相間 |
kV |
95 |
隔離斷口 |
118 |
5 |
雷電沖擊耐受電壓 |
對地、相間 |
kV |
185 |
隔離斷口 |
215 |
6 |
額定短時電流 （有效值） |
主回路 3s |
kA |
20 |
接地開關 2s |
接地連接回路 2s |
kA |
17.4 |
7 |
額定峰值耐受電流(峰值） |
主回路 |
kA |
50 |
接地開關 |
接地連接回路 |
kA |
43.5 |
8 |
額定短路關合電流(峰值） |
主開關開關 |
kA |
50 |
/ |
50 |
接地開關 |
50 |
10 |
機械壽命 |
主開關 |
次 |
5000次（負荷開關） |
斷路器10000次 隔離開關3000次 |
接地開關 |
次 |
3000次 |
11 |
SF6氣體額定壓力（20℃、表壓） |
MPa |
0.04 |
12 |
SF6氣體水分含量（V/V） |
ppm |
≤250 |
13 |
SF6氣體漏氣率 |
每年 |
≤0.05% |
